Simulasi Bel Kuis 5 Peserta dengan CX-Programmer dan CX-Designer



Halo, Rekan Penggiat Teknologi. Di tulisan kali ini saya akan berbagi sedikit tutorial tentang simulasi program Kuis dengan 5 peserta menggunakan program PLC CX-Programmer serta simulasi di HMI menggunakan CX-Designer. Program yang akan dibuat berdasarkan beberapa ketentuan dibawah ini:

  1. Bel terdiri dari 5 group
  2. Jika pemain 1 telah menekan bel, maka pemain 2, 3, 4. dan 5 tidak bisa  menekan bel begitu juga sebaliknya ”interlock”
  3. Buzzer menyala dengan irama: beep- (jeda 1 detik) - beep – (jeda  0,02 detik)  “pulse”
  4. Buzzer akan terus berirama selama 5 detik lalu reset akan secara  otomatis bekerja. “timer”
  5. Buatlah Tabel Pengalamatan dan diagram laddernya.

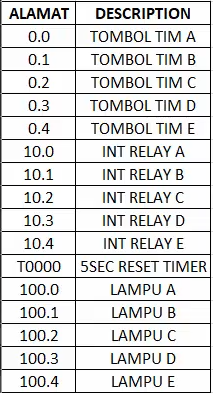

Adress yang akan saya pakai seperti tertera pada gambar berikut:


Untuk programnya bisa dilihat pada tangkapan layar berikut:


Untuk langkah step-by-step nya bisa dilihat pada video berikut:


Terimakasih telah menyaksikan video tutorial singkatnya.
Dheny Orlando
41419120170
