Simulasi Running Light dengan 8 Lampu pada CX-Programmer

 Halo, Rekan Penggiat Teknologi. Di tulisan kali ini saya akan berbagi tutorial tentang simulasi program running light dengan 8 lampu menggunakan program PLC CX-Programmer serta simulasi di HMI menggunakan CX-Designer. Program yang akan dibuat berdasarkan beberapa ketentuan dibawah ini:

  • Lampu terdiri dari 8 lampu.
  • Lampu menyala bergantian mulai dari lampu nomor 1 hingga nomor 8 dan kembali ke nomor 1.
  • Setiap lampu menyala selama 20 ms
  • Buatlah table pengalamatan dan diagram ladder

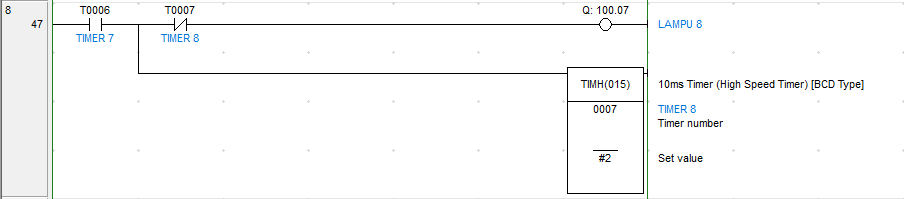

    • Program yang akan dibuat di CX-Programmer, diagram laddernya seperti dibawah ini:


    Nah, untuk mempermudah tutorial, maka silahkan simak video berikut ini hingga selesai. Terimakasih.
